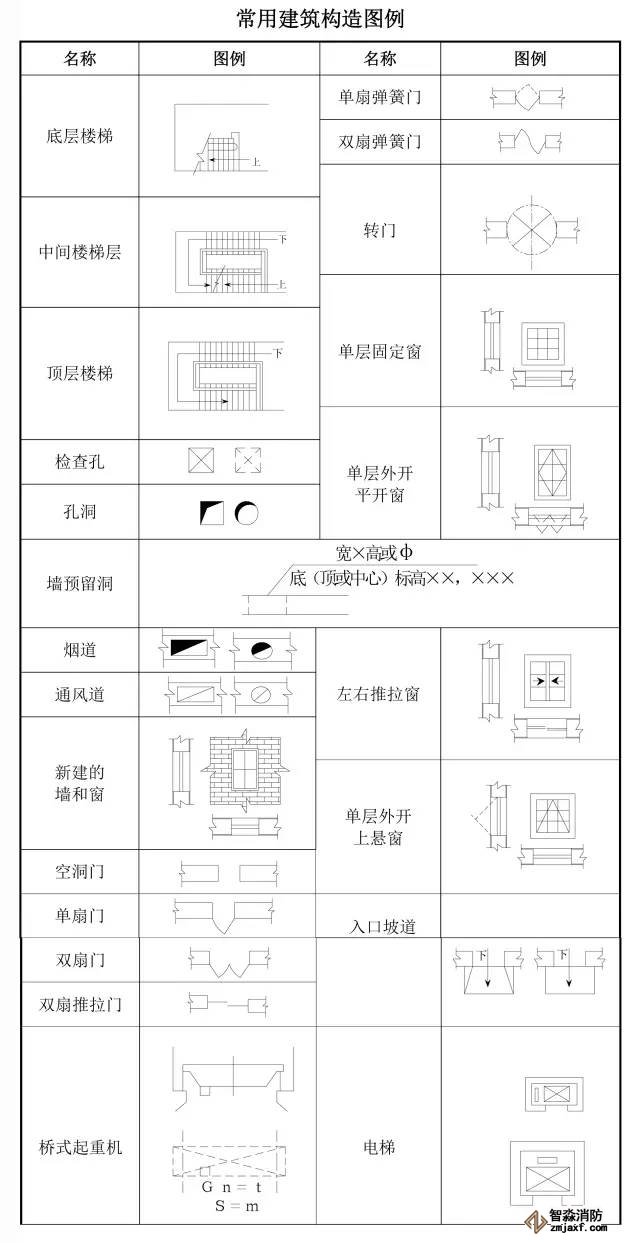

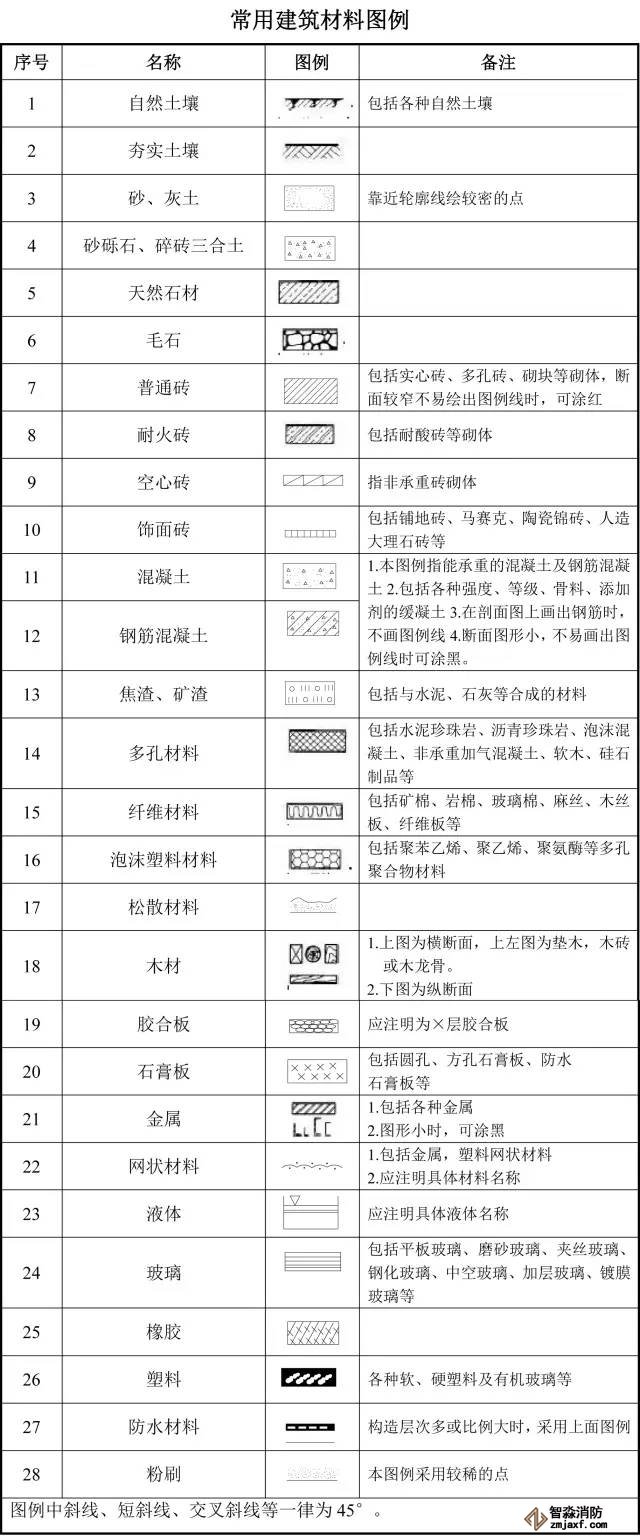

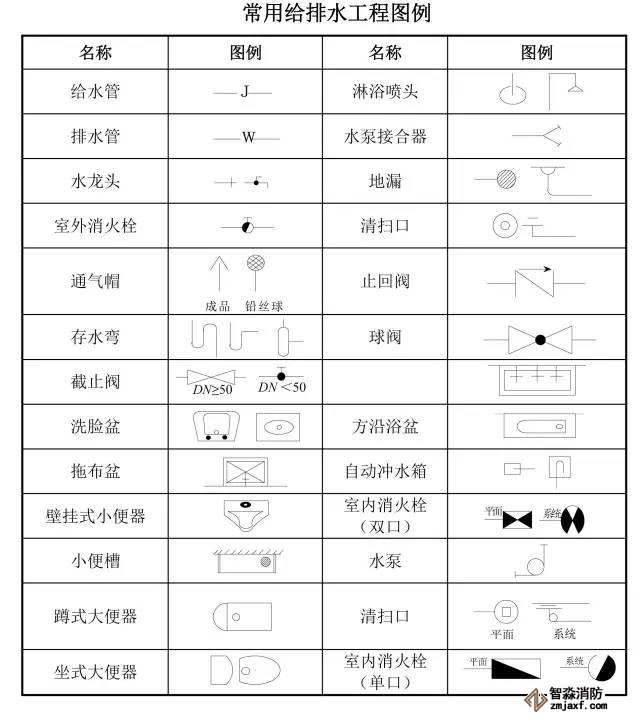

名稱

代號

名稱

代號

板

B

屋架

WJ

屋面板

WB

托架

TJ

空心板

KB

天窗架

CJ

槽形板

CB

框架

KJ

折板

ZB

剛架

GJ

密肋板

MB

支架

ZJ

樓梯板

TB

柱

Z

蓋板或溝蓋板

GB

框架柱

KZ

擋雨板或檐口板

YB

構造柱

GZ

吊車安全走道板

DB

暗柱

AZ

墻板

QB

承臺

CT

天溝板

TGB

基礎

J

梁

L

設備基礎

SJ

屋面梁

WL

樁

ZH

吊車梁

DL

擋土墻

DQ

單軌吊車梁

DDL

地溝

DG

軌道連接

DGL

柱間支撐

ZC

車檔

CD

垂直支撐

CC

圈梁

QL

水平支撐

SC

過梁

GL

梯

T

連系梁

LL

雨篷

YP

基礎梁

JL

陽臺

YT

樓梯梁

TL

梁墊

LD

框架梁

KL

預埋件

M-

框支梁

KZL

天窗端壁

TD

屋面框架梁

WKL

鋼筋網

W

檁條

LT

鋼筋骨架

G

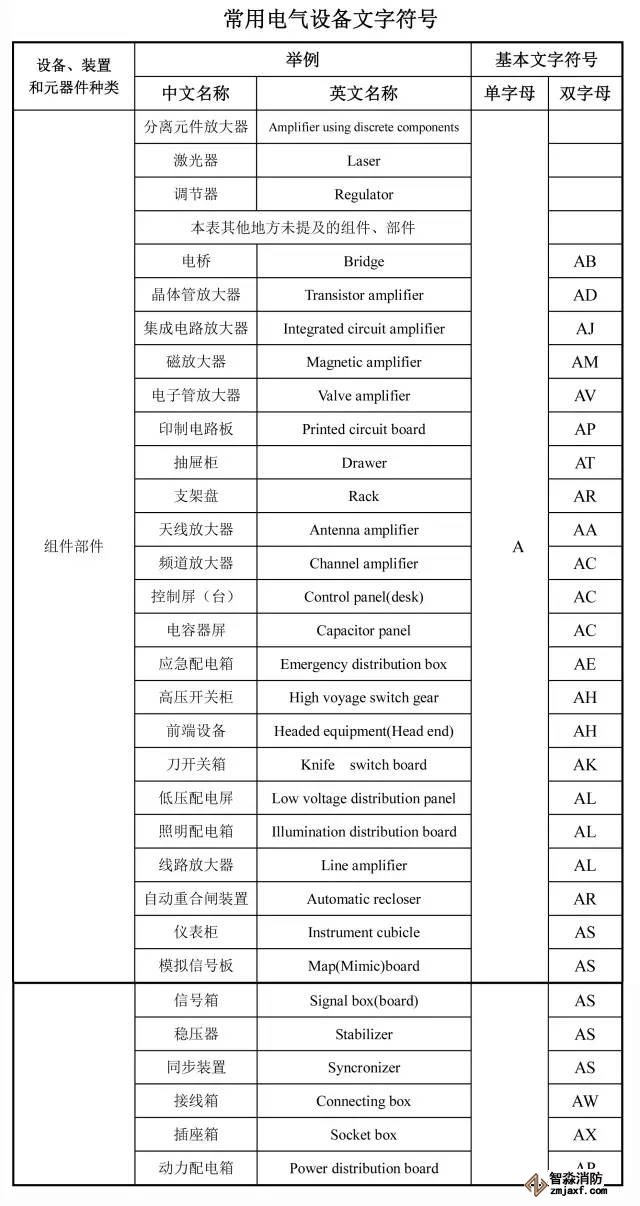

代號

表示

SC

鋼管

PC

PVC聚乙烯阻燃性塑料管

CT

橋架WC沿墻暗敷設

WS

沿墻明敷設

CC

沿頂板暗敷設

F

暗敷在地板內

CE

沿頂板明敷

YJV

電纜

SYV

電視線

PE

接地(黃綠相兼)

PEN

接零(藍色)

3項線(火線)

A項(黃)B項(綠)C項(紅)KV(電壓)千伏

BV

散線

MEB

總等電位

LEB

局部等電位線路敷設方式代號

PVC

用阻燃塑料管敷設

DGL

用電工鋼管敷設

VXG

用塑制線槽敷設

GXG

用金屬線槽敷設

KRG

用可撓型塑制管敷設

線路明敷部位代號

LM

沿屋架或屋架下弦敷設

ZM

沿柱敷設

QM

沿墻敷設

PL

沿天棚敷設

線路暗敷部位代號

LA

暗設在梁內

ZA

暗設在柱內

QA

暗設在墻內

PA

暗設在屋面內或頂棚內

DA

暗設在地面或地板內

PNA

暗設在不能進入的吊頂內

照明燈具安裝方式代號

D

吸頂式

L

鏈吊式

G

管吊式

B

壁裝式

R

嵌入式

BR

墻壁內安裝

配電線路的標注方法

a——b(c×d)e——f

a表示回路編號

b表示導線型號

c表示導線根數

d表示導線截面

e表示敷設方式及穿管管徑

f表示敷設部位

表示2根導線

表示3根導線

表示n根導線

照明燈具標注方法

a

燈數

b

型號或編號

c

每盞照明燈具的燈泡個數

d

燈泡容量，W

e

燈泡安裝高度，m

f

安裝方式

L

光源種類，白熾燈或熒光燈
