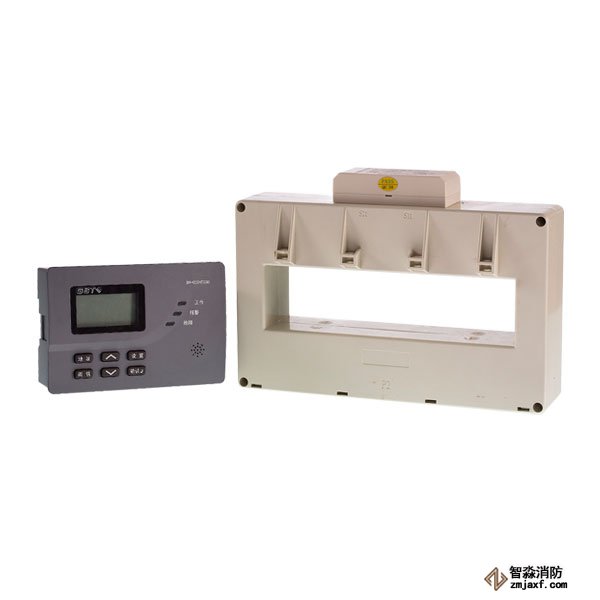

電氣火災監控探測器·安裝方式

  根據電氣火災監控探測器產品的選型和工程配電系統特點，一般有以下幾種設計方式：

  1.配電箱或控制箱內部形式的安裝設計

  一般用于新工程在樓層設有專門樓層配電箱或控制箱。電氣火災監控探測器直接安裝在配電箱或控制箱內部適當位置。

  2、配電箱或控制箱（柜）外部形式的安裝設計

  電氣火災監控探測器安裝在單獨的一個箱體內，配電箱或控制箱的進線穿過電氣火災監控探測器的剩余電流互感器過線孔后，再接入配電箱或控制箱。

  專門安裝電氣火災監控探測器防火監控箱設在配電箱或控制箱附近。改造工程建議采用測溫式電氣火災監控探測器，可以盡量不觸動原來配電箱（柜）的內部導線和器件布置。

  3、配電柜成套形式的安裝設計

  直接在配電箱或控制箱面板上嵌入電氣火災監控探測器，只考慮在柜內適當位置固定剩余電流互感器（一般在主空開上端或下端），不改動配電柜內部結構，不需增加單獨的漏電控制器安裝箱，既美觀、又不占空間。應在設計中明確提出要求，在施工圖會審?fù)戤?，由配電柜成套廠考慮預留面板上嵌裝電氣火災監控探測器的開孔尺寸。

  電氣火災報警系統安裝·注意事項

  1、電氣火災報警系統施工主體單位

  根據上述電氣火災監控系統的特點，電氣火災監控系統具有很高的獨立性，但與配電系統密不可分，納入強電系統施工比較便于協調配合。

  反之，實踐證明，歸入消防報警系統施工單位施工，則容易扯皮，協調配合困難，加上其對控制柜強電不熟悉，對強電導線連接、安裝位置等比較陌生，施工質量難以保證。

  2、電氣火災報警系統的施工要求

  國家標準《剩余電流動作保護裝置的安裝和運行》GB13955中對電氣火災監控保護裝置的安裝有明確要求：“電氣火災監控保護裝置安裝應充分考慮供電方式、供電電壓、系統接地型式及保護方式。電氣火災監控保護裝置的形式、額定電壓、額定電流、短路分?jǐn)嗄芰?、額定剩余動作電流、分?jǐn)鄷r間應滿足被保護線路和電氣設備的要求，在不同的系統接地形式中應正確接線”。

  3、本系統電氣火災監控設備的容量最大為1452點，可接1452只電氣火災監控探測器，同時具有Rs-232/485、CAN/ARENET網絡接口，可與EI系列消防控制室圖形顯示裝置或樓宇自動化系統相連。當發生電氣故障時，相應的電氣火災監控探測器自動將報警信息傳送給電氣火災監控設備,電氣火災監控設備接收后，通過網絡接口將信息發送至EI系列消防控制室圖形顯示裝置，EI系列消防控制室圖形顯示裝置的界面上可以顯示故障類型及語音提示。根據實際需要，可調出相應的負載電氣線路圖,從而及時準確地指導維護人員對故障進行處理。

  電氣火災報警系統的投入使用·注意事項

  1、接線時，應嚴格按照提示要求進行。不要將220VAC強電接入總線接口，否則會損壞電氣火災監控探測器。

  2、安裝塑殼斷路器時，應按要求，在電弧噴出方向有足夠的飛弧距離。

  3、安裝時，必須嚴格區分N線和PE線，相線與中性線應同時穿過電氣火災監控探測器的剩余電流互感器。通過電氣火災監控探測器的剩余電流互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。PE線不得接入電氣火災監控保護裝置。

  4、電氣火災監控系統納入配電系統施工單位施工時，雙方應充分溝通，協調有關安裝方式、尺寸和電氣技術參數。新工程使用電氣火災監控系統時，在配電柜（箱）訂貨時，應向廠家索取產品外形尺寸、開孔尺寸，以便于計算安裝位置。

  5、電氣火災監控系統的剩余電流互感器在配電柜（箱）內安裝，要特別注意施工安全，要在斷電情況下施工，并注意強弱電分開走線，特別注意防止接錯線或搭線，造成強電串入電氣火災報警系統的總線制四芯線中，燒毀整個電氣火災報警系統。

  6、改造工程一般應將電氣火災監控探測器置于塑殼斷路器下端出線處，當安裝不便時，可考慮安裝于塑殼斷路器的入線端。

  7、施工單位應配備移動式（手持便攜式）電氣火災監控檢測儀，并在調試時先進行配電系統電氣火災監控的檢測，及時排除電氣火災監控異常情況，并作詳細記錄。根據GB13955標準5.7.3和5.7.5要求，設定合適的剩余電流報警閥值，通常報警設定值取值不小于線路和設備正常運行泄漏電流值的兩倍。

  8、所有電氣火災監控探測器，通過總線以并聯方式連接到控制中心的電氣火災監控設備上，電氣火災監控設備通過網絡接口連接到EI系列消防控制室圖形顯示裝置，可以實現“遙調、遙測、遙控、遙訊”。
