二、干式自動噴水滅火系統

　　1.系統用途

　　用于環境溫度低于4℃，或高于70℃的場所。如北方地區、冷庫、蒸汽機房等



　　2.系統結構

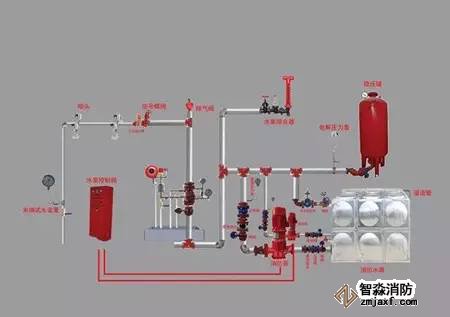

干式系統結構示意圖

　　干式系統由閉式灑水噴頭、水流指示器、干式報警閥組，以及管道和供水設施等組成，而且配水管道內充滿用于啟動系統的有壓氣體。



3.工作原理

　　保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟釋放壓力氣體。這時干式報警閥系統側壓力降低，供水壓力大于系統側壓力（產生壓差），使閥瓣打開（干式報警閥開啟），其中一路壓力水流向?yàn)⑺畤婎^，對保護區灑水滅火，水流指示器報告起火區域，另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。



4.系統各部件構成及用途

　　4.1干式報警閥

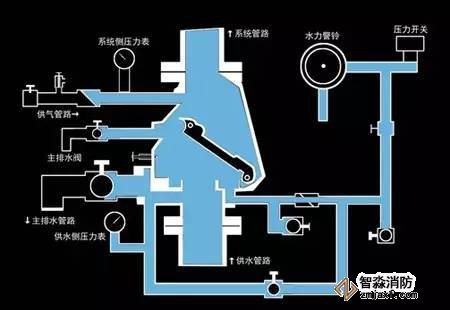

　　4.1.1干式報警閥結構及安裝示意

　　4.1.2干式報警閥工作原理：

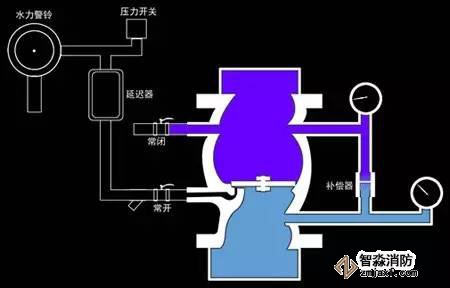

無加速器的干式報警閥工作原理

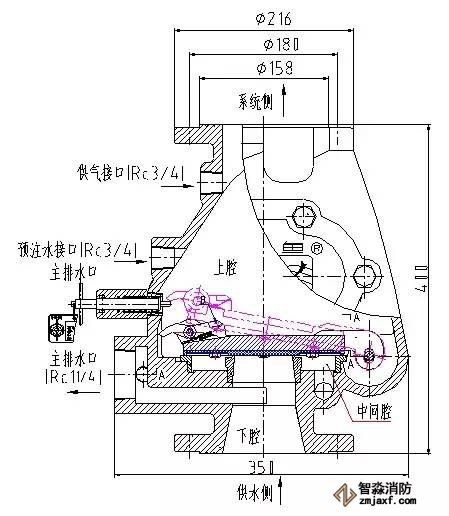

　　4.1.3主閥結構

　　主閥由閥體、內座圈、外座圈、閥瓣組件、閥蓋等零部件組成（見上圖）。閥瓣組件和內外座圈將主閥分為三個部分，即上腔、中間腔和下腔。上腔為關閉的閥瓣以上部分的閥腔，與系統管網相連，充有壓力氣體；中間腔為關閉的閥瓣與內、外座圈圍成的環狀空間，因閥瓣同時封閉外座圈和內座圈，所以中間腔既不與上腔相通，又不與下腔相通，而通過孔道與大氣相通；下腔為關閉的閥瓣以下部分的閥腔，與供水側管道相連，充有壓力水。



　　閥瓣關閉時，下腔壓力水對閥瓣的作用面積小于上腔壓力氣體對閥瓣的作用面積，這二者的比即為差動比。本廠生產的干式閥差動比約為1:5。即可認為，只需供水壓1/4的充氣壓，便能克服水壓產生的推力，將閥瓣封閉。根據差動比，對照不同的供水壓力，下表給出合適的充氣壓力。

　　4.1.3.1閥瓣組件

　　閥瓣組件是干式報警閥主閥的重要部件，由閥瓣體、閥瓣密封墊、壓板、扣爪、拉簧等零件組成，如下圖所示，起著密封閥門的作用。

　　閥瓣密封墊，是組件中的關鍵零件，因?yàn)樗瑫r(shí)對外座圈和內座圈進行密封，必須保證其內外圈表面光滑，無斑駁、劃痕、臟物等影響密封性能的缺陷，并且必須保證與之結合的內外座圈表面平整、光潔。當密封墊因損傷而更換時，必須換上由本公司提供的相同型號的密封墊，以防發生密封問題。

　　扣爪和拉簧的作用是防止閥瓣開啟后自動復位，特殊的結構保證扣爪只能逆時針轉動一定角度。當閥瓣在水壓力的作用下開啟時，扣爪前端（上部）碰在體外復位機構復位軸上，扣爪逆時針轉動以避讓復位軸，并不妨礙閥瓣運動；當閥瓣因自重回落時，扣爪前端（下部）同樣會碰在復位軸上，因扣爪不能順時針轉動，故復位軸將阻止閥瓣繼續回落，防止閥瓣自動復位。

　　壓板和螺栓是用來緊固密封墊和閥瓣體的。在拆換密封墊時，必須保證壓板平整，不得使之受損變形，并不得粘有臟物，同時必須保證密封墊和閥瓣體連接面平整，光潔。

　　4.1.3.2體外防復位機構

　　體外防復位機構可使干式報警閥開啟后，干式報警閥一直處于開啟位置,防止復位。

　　復位操作如下：將手柄旋轉至槽口方向，向外拉出，閥瓣即可復位。

　　注：閥瓣復位后，應向內推手柄并旋轉至防復位狀態(下圖)。



體外防復位結構

　　4.2壓力開關

　　壓力開關安裝在延遲器上部，將水壓信號變換成電訊號，從而實現電動報警或啟動消防水泵。

　　結構外形

壓力開關外形

　　功能特點

　　1)最大工作壓力：1.2MPa

　　2)最小動作壓力：0.05MPa

　　3)壓力可調范圍:0.025～0.125MPa，本壓力開關一般調為0.05MPa

　　4.3水力警鈴

　　水力警鈴是水流過濕式報警閥使之啟動后，能發出聲響的水力驅動式報警裝置,適用于濕式、干式報警閥及雨淋閥系統中。它安裝在延遲器的上部。當噴頭開啟時，系統側排水口放水后5～90s內，水力警鈴開始工作。

　　結構外形

水力警鈴結構

　　功能特點

　　1）最大工作壓力：1.2MPa

　　2）驅動壓力：≥0.05MPa

　　3）警鈴噴嘴進口壓力為0.05MPa時，平均響度值不低于70dB(A)

　　4）警鈴噴嘴進口壓力≥0.2MPa時，距鈴3m外的響度平均值≥85dB(A)

　　試驗操作

　　打開濕式報警閥管路中的報警試驗閥，或打開設置在噴淋管路系統末端的試驗裝置對水力警鈴進行試驗。

　　工程設計要求

　　1）所有自動噴淋系統均應安裝水力警鈴

　　2）進入水力警鈴的水流應經過濾，以防堵塞，過濾器可安裝在濕式報警閥旁側報警管路上。

　　4.4水流指示器：

　　一般安裝在配水干管上，是靠管內壓力水流動的推力而動作，從而推動微動開關發出報警信號，從而起到檢測和指示報警區域的作用。另外，也可與系統的其它組成部件聯動，可控制消防泵的開啟動作。

　　結構外形

水流指示器結構

　　工作原理

　　在自動噴水滅火系統中，水流指示器是一種把水的流動轉換成電信號報警的部件，它的電氣開關可以導通電警鈴，也可直接啟動消防水泵供水滅火。延時型水流指示器可克服由于水源波動引起的誤動作，給延時電路供電，經過預設的時間后，延時繼電器動作，通過一組無源常開觸點發出報警信號。

　　功能特點

　　1）靈敏度：①不報警流量≤15L/min

　?、趫?bào)警流量>15L/min、≤37.5L/min

　　2）開關接點容量：交流220V2A;直流24V3A。

　　3）延時型水流指示器可在2～60s范圍內調節延時時間。

　　4）適用場所：適用于濕式、干式、預作用系統中。

　　安裝調整

　　1）水流指示器建議安裝，設計安裝位置時應考慮安裝操作方便。

　　2）安裝時應注意水流方向，其動作方向和水流方向一致；本公司的水流指示器有明顯的水流箭頭。切不可裝反方向。

　　3）水流指示器的工作參數是預先調定的，因此，安裝時應避免劇烈碰橦，以免損壞工作部件，使預先調定的工作參數發生漂移。

　　4）若水流指示器不動作，可適當調節調節螺母，使水流指示器動作。若水流指示器有滲漏，可擰緊并帽，將O形密封圈壓緊即可。

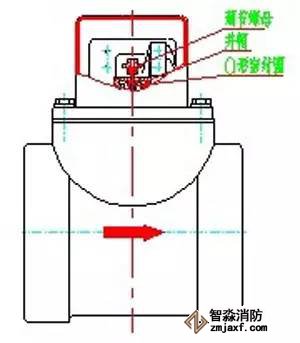

水流指示器安裝圖

　　閉式灑水噴頭

　　由噴頭體、濺水盤、感溫玻璃球、釋放和密封機構組成的，在熱的作用下，在預定的溫度范圍內自行啟動，并按設計的灑水形狀和流量灑水的一種噴水裝置。但針對鑒定站的工作特點，主要用于教學、演示及實際操作考試，所以用電磁閥代替了閉式灑水噴頭。這一點希望在教學過程中給大家講清楚，不要造成誤解。



　　5.系統安裝、調試

　　5.1安裝、調試

　　干式自動噴水滅火系統的安裝應由通過專業培訓、考核合格，并經審核批準的施工隊伍和人員承擔。

　　5.1.1自動噴水滅火干式系統的安裝應符合GB50281-2005《自動噴水滅火系統施工及驗收規范》的要求。

　　5.1.2干式報警閥、水流指示器、排氣閥、噴頭安裝應在系統管網試壓、沖洗合格后進行。

　　5.1.3管網安裝完畢后，應對其進行強度試驗、嚴密性試驗和沖洗。

　　5.1.4干式閥應設置在無冰凍危險的環境中，要求安裝場所采光充足，采暖良好，有足夠的安裝空間。

　　5.1.5干式閥宜設置在安全及易于操作的地點，閥座法蘭距地面高度宜為1.2m左右。

　　5.1.6將干式閥安裝于管網系統之前，應清洗供水管網，保證供水管網干凈、無異物。

　　5.1.7拆下閥蓋、閥蓋密封墊，檢查閥瓣動作是否靈活。確認動作靈活后，裝好閥蓋密封墊和閥蓋。

　　5.1.8將干式報警閥安裝在系統中，下端與供水管道相連，上端與系統噴淋管網相連。若需進行干式報警閥系統管道安裝，應按圖2.1系統圖進行。注意：干式報警閥必須直立安裝。建議干式閥兩側距墻不小于0.5m，正面距墻不小于1.5m，所有排水口均采取排水措施。

　　5.1.9干式報警閥安裝及調試具體步驟如下：

　　1)關閉系統主供水閥。

　　2)清潔干式報警閥上、下法蘭連接面。將閥下端與供水管道相連，上端與系統噴淋管網的配水干管相連，安裝在系統中。注意：閥體法蘭連接面及相配的法蘭面、密封墊均應清潔無雜物；擰緊連接螺栓時應交錯均勻地進行。

　　3)關閉干式閥管網中的所有閥門。

　　4)打開系統主排水閥，檢查試鈴閥和所有系統輔助排水閥。更換已動作過的噴頭（此步驟在噴頭動作后方進行）。打開末端試水閥，使系統與大氣相通。在排水和預注水時，末端試水閥仍然保持開啟。

　　5)將系統所有積水排盡，關閉系統所有輔助排水閥，但末端試水閥和系統主排水閥仍然保持開啟。

　　6)確定積水排盡、系統無壓力后，拉體外防復位機構手柄使閥瓣復位，然后將其旋至防復位狀態。

　　7)在冷凝水排水閥關閉狀態下，旋下預注水堵頭。把水緩慢注入閥腔，當注水口水溢出時，停止注水。ZSFC100干式閥注水量約為7.5升。

　　8)打開冷凝水排水閥，排去多余的水，直到閥體不再向外排水為止。

　　9)關閉冷凝水排水閥，旋上預注水堵頭。

　　10)通過自動滴水閥檢查滲漏狀況：

　　a.如果滲漏水量很少（≤3mL/min）或沒有，說明閥瓣密封狀況良好，可繼續進行以下步驟。

　　b.如果滲漏水量很多，說明閥瓣密封不好，使水經過外座圈進入了中間室。此時，應開啟閥蓋進行修理。通常本公司所有閥門在出廠前均進行了該項密封性能試驗，如出現密封不良，最大的可能是閥瓣密封墊損壞或有異物，此時應立即更換或清洗。拆下閥蓋和閥蓋密封墊，仔細檢查內座圈、外座圈、閥瓣密封墊和閥內腔如有異物進行清洗。清洗時注意：不能使用對密封墊橡膠材料有損壞的清潔劑，不能損壞密封墊，同時不能劃傷內、外座圈密封面。如密封墊有損壞請更換。再安裝閥蓋和密封墊。注：擰緊螺栓時應交錯均勻地進行。

　　c.若出現其它問題，請及時與供貨商聯系。修理完畢后，重新按8）～10）步驟進行操作。

　　11)關閉系統末端試水閥。

　　12)如果系統安裝了加速器，按加速器說明書清理加速器。清理時，可以同時進行系統充氣加壓。

　　13)打開供氣閥，給系統加壓。如果系統配有氣壓維持裝置，請參考其使用說明書。注意：當系統壓力升到0.07MPa時，逐個打開輔助排水閥，以便用壓縮氣體把系統管網中較低位置的存水吹除。當輔助排水閥吹出的完全為空氣，可關閉排水閥門。

　　14)繼續向系統中充氣，直到氣壓表示值達到規定的壓力值為止。

　　15)觀察自動滴水閥檢查干式閥滲漏情況。

　　a.若無水泄漏，說明閥密封良好，繼續進行以下步驟。

　　b.若有水泄漏，說明閥瓣密封不好。必須重新拆開閥蓋，進行檢查，修理或更換。處理完畢后，要重新進行4）～15）步驟的操作。

　　16)若系統安裝了加速器，按加速器說明書試驗其動作。為了防止干式閥誤動作，必須在干式閥供水之前進行加速器試驗。

　　17)開啟主排水閥。緩慢開啟主供水閥，給系統供水。當有水從主排水口排出時，緩慢關閉主排水閥。

　　18)進行主排水試驗（見主排水試驗程序）。

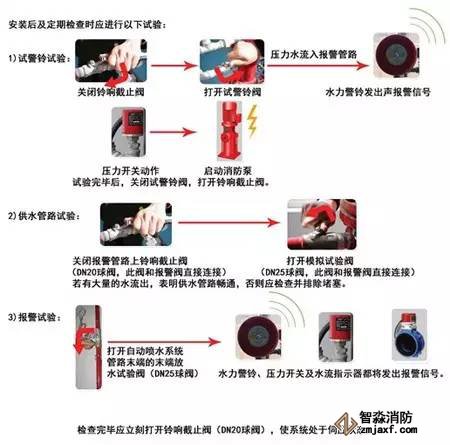

　　19)開啟試鈴閥，進行報警試驗（見報警試驗程序）。

　　20)試驗成功后，采用加鉛封、加鎖住或其它措施，確保報警截止閥和主供水閥處于常開狀態。此時，系統即可投入使用。

　　5.2驗收試驗

　　在干式系統安裝完畢后，主管部門驗收之前，必須進行主排水試驗、報警試驗和系統功能試驗，考察供水側管道的安裝質量、系統設計是否合理。試驗時應作好試驗記錄。

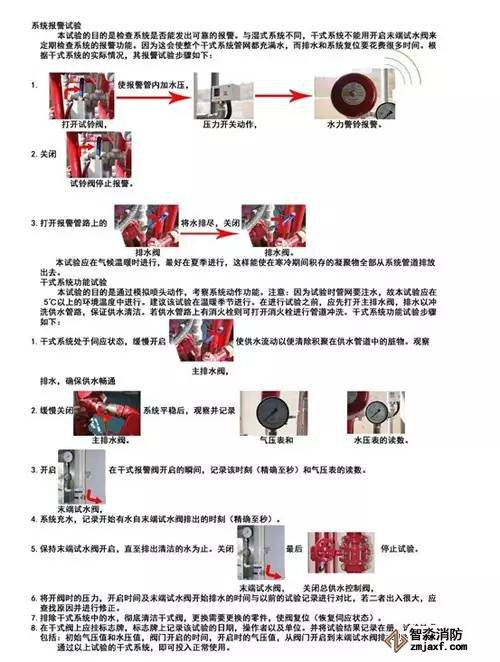

　　5.3干式系統功能試驗

　　本試驗的目的是通過模擬噴頭動作，考察系統動作功能。注意：因?yàn)樵囼?yàn)時管網要注水，故本試驗應在5℃以上的環境溫度中進行。建議該試驗在溫暖季節進行。在進行試驗之前，應先打開主排水閥，排水以沖洗供水管路，保證供水清潔。若供水管路上有消火栓則可打開消火栓進行管道沖洗。干式系統功能試驗步驟如下：
